电线电缆基础知识电线电缆总论及产品介绍

      电线电缆定义：用以传输电（磁）能，信息和实现电磁能转换的线材产品。广义的电线电缆亦简称为电缆。狭义的电缆是指绝缘电缆，它可定义为：由下列部分组成的集合体；一根或多根绝缘线芯，以及它们各自可能具有的包覆层，总保护层及外护层，电缆亦可有附加的没有绝缘的导体。
      一、电线电缆在社会发展中的重要作用
      线电缆无处不在。
      电线电缆是工业的血管，社会的神经，电机的心脏。
      二十一世纪将是电线电缆的世界。

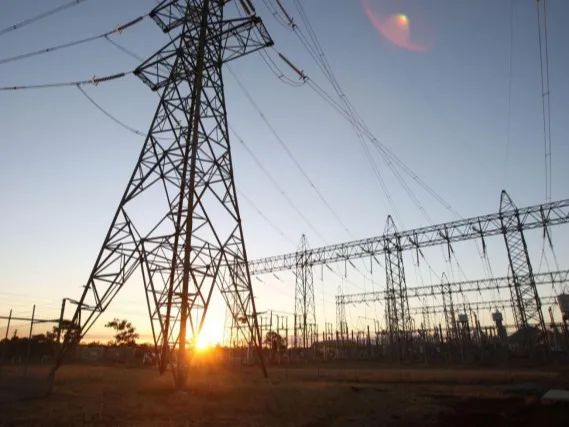

通过电缆传输电能

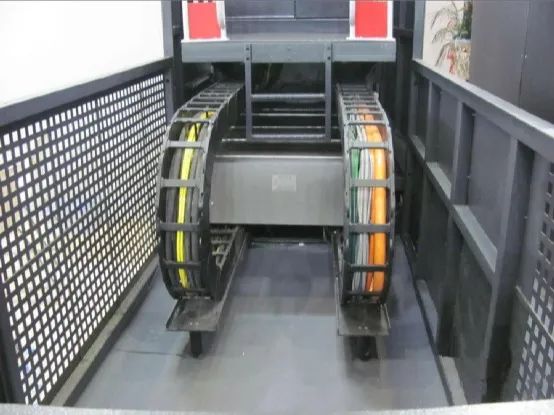

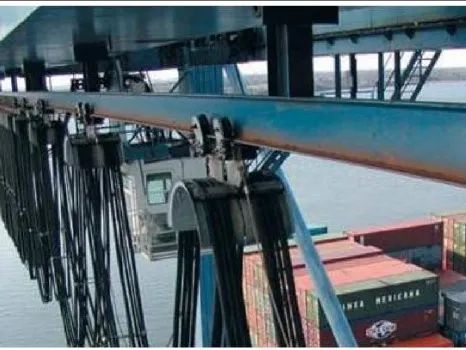

起重机用电缆

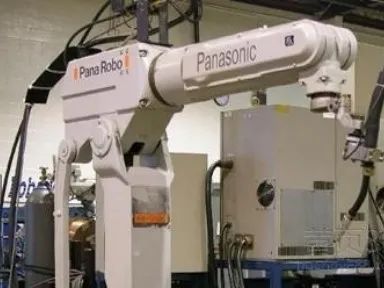

机械臂用电缆

电机用电缆

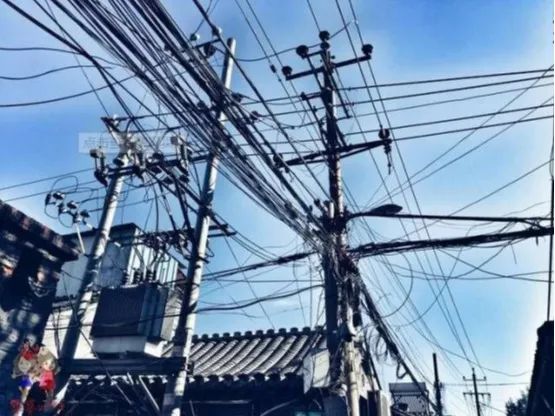

居民用电线电缆

家用电器用电线电缆

      二、电线电缆的主要分类

电线电缆基础知识

    1.裸电线与裸导体制品
      本类产品的主要特征是：纯的导体金属，无绝缘及护套层，如钢芯铝绞线、铜铝汇流排、电力机车线等；加工工艺主要是压力加工，如熔炼、压延、拉制、绞合/紧压绞合等；产品主要用在城郊、农村、用户主线、开关柜等。
      2.电力电缆
      本类产品主要特征是：在导体外挤（绕）包绝缘层，如架空绝缘电缆，或几芯绞合（对应电力系统的相线、零线和地线），如二芯以上架空绝缘电缆，或再增加护套层，如塑料/橡套电线电缆。主要的工艺技术有拉制、绞合、绝缘挤出（绕包）、成缆、铠装和护层挤出等，各种产品的不同工序组合有一定区别。
      产品主要用在发、配、输、变、供电线路中的强电电能传输，通过的电流大（几十安至几千安）、电压高（220V至35kV及以上）。
      3.电气装备用电线电缆
      本类产品主要特征是：品种规格繁多，应用范围广泛，使用电压在 1kV 及以下较多，面对特殊场合不断衍生新的产品，如耐火线缆、阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温/耐磨线缆、医用/农用/矿用线缆、薄壁电线等。
      三、裸电线与裸导体制品

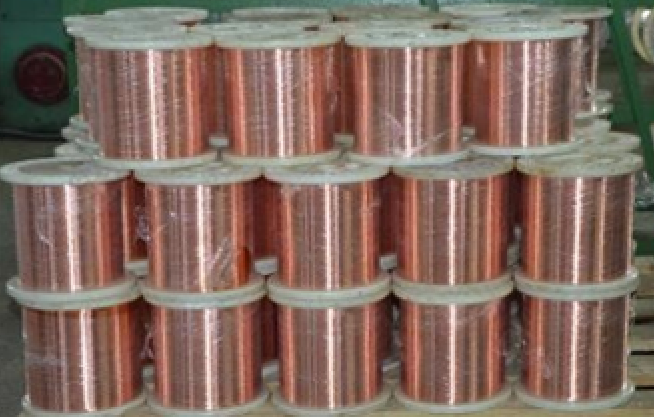

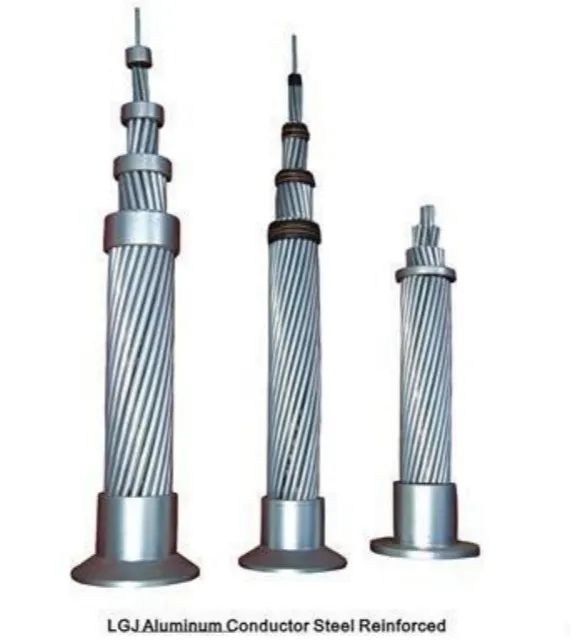

裸电线

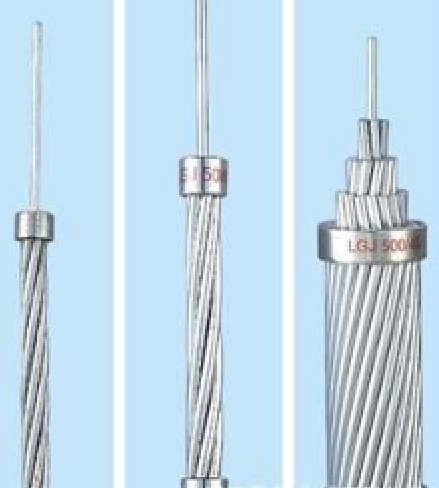

高压绞线生产许可证产品

1.定义
      仅有导体而无任何绝缘层的产品称为裸电线与裸导体制品。
      2.主要特征

      纯的导体金属，无绝缘及护套层，如钢芯铝绞线、铜铝汇流排、电力机车线等；加工工艺主要是压力加工，如熔炼、压延、拉制、绞合/紧压绞合等；产品主要用在城郊、农村、用户主线、开关柜等。
      3.包括
     （1）裸单线：有色金属圆线、扁线、镀锡线、双金属线。

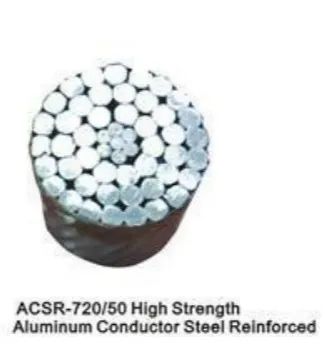

     （2）裸绞线：主要作为架签导线使用：绝缘依靠外部布置；导线本身不分电压等级! 主要有铝绞线、铜绞线、铝合金绞线等等，占据整个电网线路长度的 90%以上。主要型号: LG) I] T LGF-LX 等。
     （3）软接线与编织线是指以很细的单线束绞、复绞或编织制或的极柔软的导线，导体全部用铜。如电刷线、蓄电池线等。
     （4）型线与型材不是圆形的课导电制品：①铜和铝的排材 ②接触网导线 ③各种异形排材。

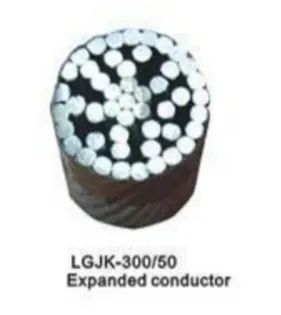

裸导体制品

      四、电力电缆

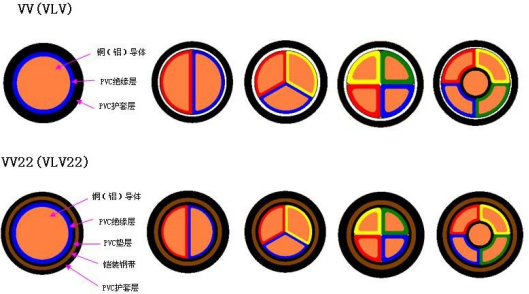

电力电缆（低压聚氯乙烯绝缘聚氯乙烯护套）

      1.简介
      导线外带有优质绝缘结构,并有良好保护层的电缆。主要功能与架空导线一样, 在电力系统中传输和分配大容量的电能用,区别在于电力电缆可在各种场合下敷设、安全隐蔽,不受外界气候干扰,可较少维护,经久耐用,成本较高。
      2.主要特性
     （1）能承受较高、极高的工作电压,具有优良电气绝缘性能。
     （2）能传输很大的电流(几百安、几千安)具有较好的耐热性和散热性。
     （3）要求敷设在各种环境下,因此有多种结构的护层保护。
     （4）由于电力系统的容量、电压、相数的不同和敷设环境的变化,使电力系统的品种、规格相当多。

电力电缆结构

      五、电气装备用电线电缆

电气装备用电线电缆

      1.特点
      使用范围最广、品种最多、生产量最大。
      2.常见型号
     （1）通用绝缘电线、软线（低压450/380，CCC认证产品）
      BV、BLV、BVR 、BVV、 BLVV 、BV-105、 BLV-105、 BVR-105、 RV RVB、 RVS、RVV 、BX 、BLX 、BXR 等等。
     （2）通用橡套电缆（低压450/380，CCC认证产品）
      轻型橡套电缆 YQ YQW 中型橡套电缆 YZ YZW 重型橡套电缆 YC  YCW。

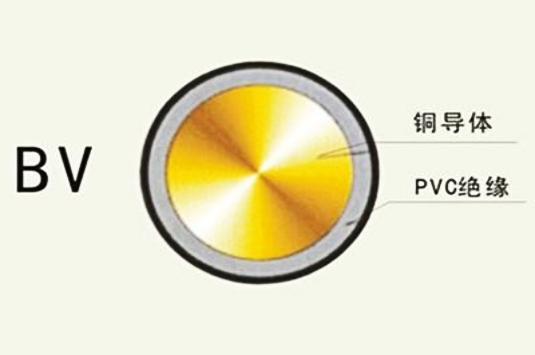

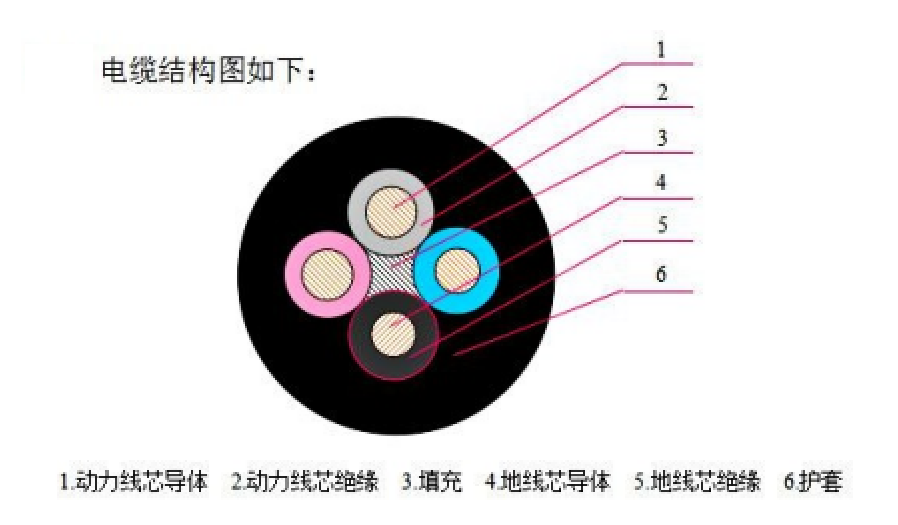

电气装备用电线电缆的结构
