10kV开关柜出线电缆末端故障演化机理与综合防治策略研究

在城市10kV配电网的供电架构中，开关柜出线电缆末端作为衔接开关设备与电力电缆线路的核心过渡组件，其结构复杂且电场分布高度集中，长期以来都是配网故障的高发薄弱环节。根据电网运行统计数据，绝大多数电缆末端故障的诱因可追溯至安装工艺缺陷、绝缘材料自然老化以及运行环境侵蚀等多重因素。这类故障在萌芽阶段特征极为隐蔽，但演化速度极快，若未能及时发现干预，往往会迅速发展为永久性短路跳闸，严重时甚至会引发开关柜内部设备爆炸，对整个配电网的安全稳定运行构成实质性威胁。

本文以一起典型的10kV开关柜出线电缆末端故障为研究对象，结合理论分析与现场故障特征，系统性梳理该类故障的完整演化路径，明确核心致因，并形成一套可落地的全流程治理与综合预防方案。

1  故障过程概述与保护动作分析

1.1  故障过程概述

某110kV变电站10kV配电室采用单母分段带备用段的运行方式，故障发生前Ⅰ段、Ⅱ段母线及备用段均处于正常运行状态，10kV母线电压各项指标符合运行标准。故障发生瞬间，变电站后台监控系统首先触发某低压变压器的接地告警信号，同步观测到Ⅰ段母线电压出现明显异常：A相电压骤降至0.74kV，B、C两相电压则抬升至线电压区间，峰值达到15~16kV，完全匹配小电流接地系统的单相接地故障电压特征。随后对应开关柜的变压器保护装置按既定逻辑完成动作，可靠跳开1013号出线开关实现故障隔离，故障切除后10kVⅠ段母线电压迅速恢复至正常水平。故障全过程的运行人员工作站（OWS）后台告警事件报文、变压器保护装置动作时序报文均可完整追溯，为后续故障分析提供了准确的时序依据。

1.2  保护动作分析

故障发生后，该间隔的变压器保护装置先后触发差动速断保护与比率差动保护动作。其中差动速断保护整定值为6倍额定电流（6Ie），故障过程中采集到的最大差动电流达到18.064Ie，保护动作出口时间仅为8ms；比率差动保护的制动系数整定为0.5，故障时最大差动电流为18.064Ie，对应最大制动电流为9.036Ie，保护动作出口时间为23ms。由于该套差动保护的覆盖范围为10kV开关柜出线端至变压器低压侧开关的全区间，保护的正确动作直接验证了故障点严格限定在该保护区间内部。开关柜出线至变压器低压侧开关区间，其正确动作表明故障点位于该区间内。

从故障演化时序来看，故障初始阶段为高阻性单相接地，接地电流数值较小，未达到差动保护的动作阈值，未能直接触发保护出口。但持续的单相接地故障导致非故障相运行电压异常抬升，绝缘缺陷在过电压作用下快速劣化，最终发展为低阻性相间短路，产生的大电流直接触发差动保护快速动作。后续对故障录波文件的全面校验结果显示，整套保护装置的动作逻辑完全符合设计要求，动作时序精准可靠，成功将故障影响限制在单间隔范围内，避免了故障向母线侧蔓延。

2  故障原因分析及处理

2.1  现场一次设备检查

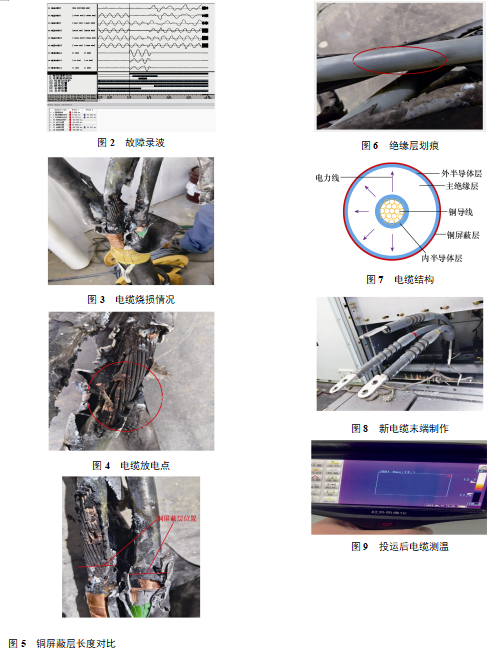

故障隔离后，运维检修人员第一时间对故障间隔的电缆终端开展现场解体检查，发现A相电缆末端存在严重的烧蚀痕迹：A相主绝缘层已被完全熔穿，外层半导电层整体熔蚀消失，铜屏蔽层出现局部熔化变形，最终确认故障点精准位于开关柜出线侧的A相电缆末端位置。

除直接故障痕迹外，现场排查还发现两处关键工艺缺陷：一是A相电缆的铜屏蔽层剥切长度明显超标，相比相邻两相的铜屏蔽层末端长出约1cm，形成了突出的尖锐边缘；二是主绝缘层表面存在多条明显的轴向划痕，痕迹特征与电缆头制作过程中剥切、打磨工序的操作痕迹高度吻合，属于典型的工艺处理粗糙遗留缺陷。

2.2  故障原因分析

10kV交联聚乙烯电缆的标准结构中，每相导电线芯外部均包裹有接地铜屏蔽层，在正常工况下，导电线芯与铜屏蔽层之间形成均匀的径向电场，不存在沿电缆轴向分布的电场分量，整体电场分布处于均匀可控状态。但在电缆末端制作过程中，必须按工艺要求剥除一定长度的铜屏蔽层与半导电层，这一操作会直接打破原有的均匀电场分布，在屏蔽层的断口位置产生严重的电场畸变，形成对绝缘性能危害极大的轴向电场，因此屏蔽层断口区域历来是电缆终端绝缘的最薄弱环节。

结合本次故障的现场痕迹与电缆损毁特征，可完整还原故障的演化路径：首先是电缆头制作工艺管控不到位，A相铜屏蔽层剥切长度超标，过长的屏蔽层末端形成了等效尖锐电极，直接导致该区域电场强度异常飙升，持续引发局部放电；其次是主绝缘层表面的划痕与毛刺进一步加剧了局部电场集中，同时直接破坏了主绝缘的完整性，大幅降低了绝缘的击穿电压阈值。在集中强电场的持续作用下，绝缘材料逐步发生劣化分解，局部放电产生的热量不断累积，高温进一步加速绝缘材料分子链断裂，介电性能持续劣化，而绝缘性能下降引发的温升效应又反向加剧热老化进程，形成“电场集中-局部放电-绝缘劣化-温升加剧”的恶性循环，最终引发主绝缘击穿形成单相接地故障。单相接地故障引发的非故障相过电压，进一步加速了其余两相绝缘缺陷的劣化速度，最终发展为多相相继击穿的相间短路故障。

3  治理措施与运维建议

3.1  现场治理

现场将故障电缆两端悬空进行绝缘测试，结果显示绝缘正常。将故障电缆末端切除后重新制作电缆末端，如图8所示，对新的电缆末端进行绝缘测试与耐压试验，试验结果均合格。在投运后进行电缆测温，结果合格，如图9所示。

3.2  预防措施

1）严格管控安装工艺质量，加强设备投运前验收质量。推行标准化作业，明确电缆剥切尺寸、打磨工艺等，要求使用精细砂纸沿轴向打磨，杜绝径向划痕，屏蔽层处理长度应符合相关标准要求，且新电缆必须在投运前进行绝缘电阻测试和交流耐压试验，以有效发现内部缺陷，杜绝带缺陷投运。通过以上标准化作业和严格验收，确保工艺质量从根源上达标。

2）加强设备投运前验收及运行中状态监测，并且在运行期间定期对开关柜进行红外热成像检测，及时发现因接触不良或内部放电导致的异常发热。

3）针对新建、改扩或近期检修的设备，开展电缆末端专项排查，重点检查屏蔽层长度和绝缘表面状况。

4  结论

10kV开关柜出线电缆末端故障多源于制作工艺管控不严导致的电场畸变。本文通过分析典型故障案例，揭示了从屏蔽层处理不当、绝缘损伤到单相接地最终发展为相间短路的故障演化全过程。为保障电缆末端安全运行，从源头控制、运行过程把控、专项排查等方面提出了系统性防治策略，实现从“定期检修”到“预测性检修”的转变，做到隐患早发现、早处理。本文所述故障分析方法及治理措施的综合应用，可显著降低10kV开关柜出线电缆末端故障率，提升配电网运行的可靠性与安全性。
